INFO :
Vyladěný design a kombinace materiálů zajišťují perfektní fungování ve všech stavebních materiálech.
Prověřená speciální technologie rozpěrných lamel je šetrná ke křehkému a pórovitému stavebnímu materiálu a předchází tak potížím vznikajícím při kotvení blízko k okraji.
Hlavní šedá část plastového těla z vysoce kvalitního nylonu propůjčuje hmoždince DuoXpand vysokou stabilitu a únosnost, zatímco červená měkčí část zajišťuje všestrannost správným rozepřením ve všech běžných stavebních materiálech.
Kvalitu a spolehlivost výrobku zaručuje Evropské technické schválení (ETA) pro vícenásobné kotvení nenosných systémů.
Bezpečnostní šroub je předmontovaný, což zkracuje dobu montáže.
Výhody :
Rámová hmoždinka fischer DuoXpand je certifikovaná pro vícenásobné kotvení nenosných systémů do betonu a plného, děrovaného i plynosilikátového zdiva. Při kotvení lze využít dvou certifikovaných kotevních hloubek 50 a 70 mm. Materiálově kombinované plastové tělo hmoždinky s optimalizovaným tvarem bezpečnostního šroubu zaručuje poměrně vysokou únosnost v hutných stavebních materiálech a výjimečnou šetrnost při použití do křehkých a měkkých stavebních materiálů. Vyrábí se v průměrech 8 a 10 mm s maximální délkou 230 mm. Varianta se šestihrannou hlavou s integrovanou podložkou je vhodná k upevnění kovových konstrukcí.
*****
Použití a certifikáty :
Aplikace :
Fasádní, stropní a střešní nosné rošty a konstrukce
Okenní a dveřní rámy
Vrata a brány
Skříně
Závěsné skříňky
Trámy a tesařské prvky
TV držáky
Rošty vnitřních dřevěných obkladů
Montážní konzoly
Podpory kabelových lávek
Lehké přístřešky
***
Stavební materiály :
Certifikovaná pro:
Beton ? C12/15
Zdivo z plných pálených cihel
Zdivo z plných vápeno-pískových cihel
Plné tvárnice z betonu a lehčeného betonu
Svisle děrovanézdivo
Svisle děrované vápeno-pískové zdivo
Dutinové tvárnice z lehčeného betonu
Plynosilikát
Vhodá pro:
Přírodní kámen s hutnou strukturou
***
Certifikáty :
ETA-21/0324
DoP No. 0347
REPORT NO.: 21-010-3 (1)
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních
*****
Návod k montáži :
DuoXpand je vhodná pro průvlečnou montáž.
V plných materiálech se maximální zatížení přenese do stavebního materiál na malé kotevní hloubce.
V křehkých dutinových a pórovitých stavebních materiálech se díky technologii rozpěrných lamel zatížení rozloží rovnoměrně po větší kotevní hloubce bez rizika narušení vnitřní struktury zdiva.
Varianta se šestihrannou hlavou s integrovanou podložkou je vhodná ke kotvení kovových konstrukcí.
*****

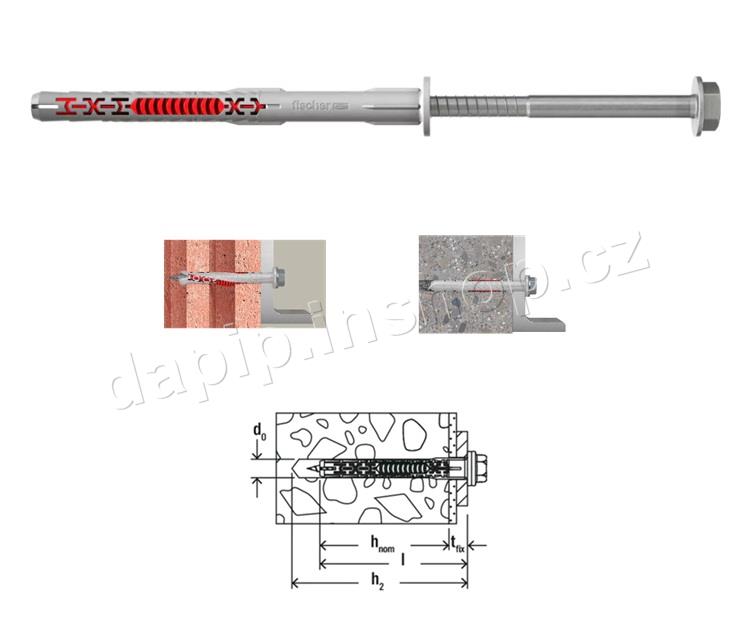

Technické údaje :
Osvědčení ETA - ANO
Jmenovitý průměr vrtáku (d0) - 10 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži (h2) - 150 mm
Užitná délka při kotevní hloubce 50 mm (tfix) - 90 mm
Užitná délka při kotevní hloubce 70 mm (tfix) - 70 mm
Délka hmoždinky (l) - 140 mm
Bit / Klíč - TX40 / SW 13
*****
