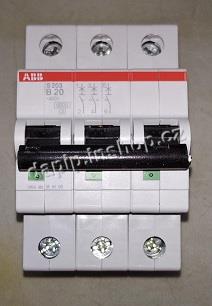

Popis :
Jističe řady S200 jsou vhodné pro ovládání obvodů a jejich ochrana proti přetížení a zkratům, ochrana osob a kabelů velkých délek v napájecích systémech TN a IT pro bytové a komerční použití.Všechny modulární jističe řady S200 jsou vybaveny indikací polohy kontaktu (CPI) na vypínací páčce. Uživatel snadno zjistí, zda je jistič zapnutý (ON), nebo vypnutý (OFF), což usnadňuje práci a zvyšuje bezpečnost při údržbě.
*****
Technické parametry:
Jmenovitá zkratová vypínací schopnost Icn: 6 kA
Vypínací charakteristika: B
Počet fází (modulů): 3
Indikátor reálné polohy kontaktů: ano
Rozměry jističe (V × H × Š): 88 × 69 × 52,5 mm
Jmenovité napětí: 230/400 V AC; 72 V DC (min. 12 V AC; 12 V DC)
Jmenovitá frekvence: 50/60 Hz
Stupeň krytí: IP 20
Teplota okolí: –25 °C až +55 °C. Skladovací teplota: –40 °C až +70 °C
Připojení tuhého/slaněného Cu vodiče: max. 35 mm2
Připojení pružného Cu vodiče: max. 25 mm2
Utahovací moment: 2,8 Nm
Max. průřez přípojnic: 10 mm2
Montážní poloha: libovolná
Napájecí strana: libovolná
Možnost dovybavit jistič příslušenstvím: ano
Splňuje normu: ČSN EN 60947-2
*****
Parametry :
Jmenovitý proud
20 A
Jmenovité napětí
400 V
Počet fází
3
Včetně N pólu
Ne
Počet modulů
3
Charakteristika
B
Zkratová odolnost
6000 A
Bezšroubové provedení
Ne
Barva páčky
černá
Hmotnost
0,375 kg
*****
