INFO :

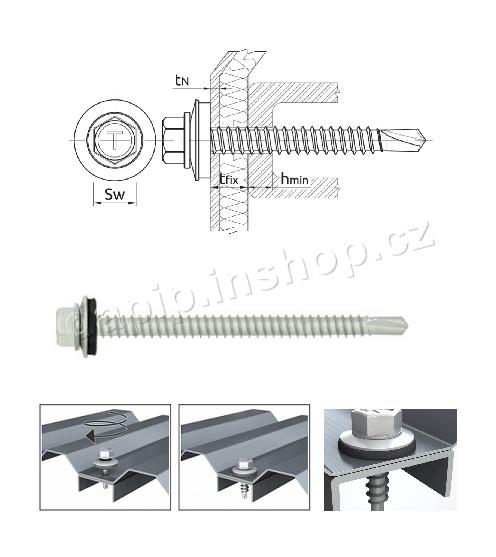

Speciálně navržený tvar vrtáku, který zajišťuje rychlou a bezproblémovou instalaci na kovových konstrukcích provedených z profilů ohýbaných za studena.
*****
Popis :
Povrchově tvrzený závit (trn si uchovává pružnost). Chráněný proti korozi vrstvou pozinku s tloušťkou min. 12 µm. Tvar závitu a jeho výška mají těsnou spojitost s určením samovrtného spojovacího prvku k upevňování profilovaných plechů k ocelové konstrukci.
Těsnicí podložka samovulkanizační EPDM. Odolná vůči teplotním rozdílům a UV záření. Speciální tvar podložky zajišťuje správné umístění těsnicího materiálu na vnější vrstvě upevňovaného materiálu, což zaručuje těsnost spoje.
Speciální agresivní tvar vrtáku je navržený tak, aby zajistil rychlou a bezproblémovou montáž k ocelovému podkladu. S jeho pomocí během jednoho pracovního cyklu provádíme: vrtání, formování závitu a vzájemné upevňování prvků. Ostrá koncovka vrtáku chrání proti jeho klouzání po povrchu kotveného dílu.
*****
Použítí :
Aplikace :
Pro kotvení: Nosných a krycích plechů pro střešní a fasádní konstrukce
***
Podklad :
Ocelový profil
Kovové plechy a profily
*****
Pokyny pro montáž :
Vrut musí být nainstalovaný v úhlu 90 st. k podkladu.
K montáži používáme magnetickou násadu.
Používáme nízké počáteční otáčky.
Otáčky snížíme, když si všimneme zploštění podložky.
Používáme šroubovák s nastavitelným točivým momentem nebo s omezovačem hloubky. Pozor: nepoužíváme vrtačku.
K montáži používáme šroubovák s otáčkami: 1600–2000 to./min., s nastavitelným utahovacím momentem.
*****
| Parametr | Hodnota |
| DIN / ISO / CSN | 7504K |
| Materiál | FE - ocel |
| Povrch | Bílý zinek |
| Průměr ( mm ) | 4,8 |
| Délka ( mm ) | 35 |
| Typ drážky | Vnější šestihran ( SES ) |
| Typ závitu | Závit do plechu |
| Plný závit | ANO |
