INFO :

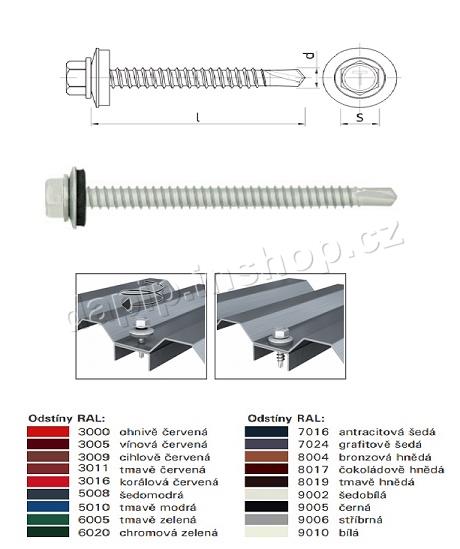

Speciálně navržený tvar vrtáku, který zajišťuje rychlou a bezproblémovou instalaci na kovových konstrukcích provedených z profilů ohýbaných za studena.
*****
Popis :
Barevný polyesterový ochranný povlak s tloušťkou 45-50 um (RAL, NCS, RR) plní funkci dodatečné protikorozní ochrany. Ideálně se přizpůsobí barvě střešní krytiny. Obsahuje UV stabilizátory zaručující stálost barvy po dlouhou dobu používání.
Povrchově tvrzený závit (trn si uchovává pružnost). Chráněný proti korozi vrstvou pozinku s tloušťkou min. 12 µm. Tvar závitu a jeho výška mají těsnou spojitost s určením samovrtného spojovacího prvku k upevňování profilovaných plechů k ocelové konstrukci.
Těsnicí podložka samovulkanizační EPDM. Odolná vůči teplotním rozdílům a UV záření. Speciální tvar podložky zajišťuje správné umístění těsnicího materiálu na vnější vrstvě upevňovaného materiálu, což zaručuje těsnost spoje.
Speciální agresivní tvar vrtáku je navržený tak, aby zajistil rychlou a bezproblémovou montáž k ocelovému podkladu. S jeho pomocí během jednoho pracovního cyklu provádíme: vrtání, formování závitu a vzájemné upevňování prvků. Ostrá koncovka vrtáku chrání proti jeho klouzání po povrchu kotveného dílu.
*****
Použítí :
Aplikace :
Pro kotvení: Nosných a krycích plechů pro střešní a fasádní konstrukce
***
Podklad :
Ocelový profil
Kovové plechy a profily
*****
Pokyny pro montáž :
Vrut musí být nainstalovaný v úhlu 90 st. k podkladu.
K montáži používáme magnetickou násadu.
Používáme nízké počáteční otáčky.
Otáčky snížíme, když si všimneme zploštění podložky.
Používáme šroubovák s nastavitelným točivým momentem nebo s omezovačem hloubky. Pozor: nepoužíváme vrtačku.
K montáži používáme šroubovák s otáčkami: 1600–2000 to./min., s nastavitelným utahovacím momentem.
*****
| Parametr | Hodnota |
| DIN / ISO / CSN | 7504K |
| Materiál | FE - ocel |
| Povrch | RAL 8017 |
| Průměr ( mm ) | 4,8 |
| Délka ( mm ) | 35 |
| Typ drážky | Vnější šestihran ( SES ) |
| Typ závitu | Závit do plechu |
| Plný závit | ANO |
