Popis :

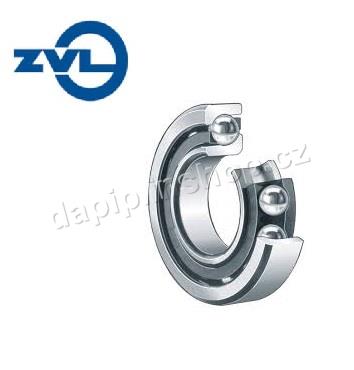

Standartní nerozebíratelné jednořadé kuličkové ložisko s kosoúhlým stykem, se stykovým úhlem 40°, s ocelovou klecí vedenou kuličkami.
Ložisko může přenášet axiální zatížení jen v jednom směru, proto je obvykle nastaveno proti druhému ložisku.
Vnitřní vůle jednořadých kuličkových ložisek s kosoúhlým stykem je dosažena až po montáži a závisí na nastavení axiální polohy vůči druhému ložisku, které zajišťuje axiální vedení v opačném směru.
*****
Různá provedení ložisek jsou označena pomocí tzv. doplňkových znaků:
· B = upravená vnitřní konstrukce
· JP = klec lisovaná z ocelového plechu
· MP = masivní mosazná klec
· TVH/TVP = klec z plastu
· UA = univerzální provedení pro párovou montáž, uspořádání typu X a typu O s nízkou axiální vůlí
· UO = univerzální provedení pro párovou montáž, uspořádání typu X a typu O bez vůle
· UL = univerzální provedení pro párovou montáž, uspořádání typu X a typu O s lehkým předpětím
· P5 = třída tolerance
· 2RS = oboustranné břitové těsnění
*****
| Parametr | Hodnota |
| Průměr vnitřní - d (mm) | 40 |
| Průměr vnější - D (mm) | 90 |
| Šířka B (mm) | 23 |
| Těsnění ložiska | Bez těsnění |
| Vůle ložiska | Normální |
| Klec ložiska | Ocelová základní provedení |
