Hlavní výhody :
Předmontované upevňovací prvky šetří čas při montáži.
Montáž zatlučením pro rychlý postup práce.
Malá hloubka osazení snižuje objem vrtacích prací. Tím se šetří čas a náklady.
Nehrozí nebezpečí předčasného rozepření díky zatloukací pojistce.
Trn z plastu vyztuženého skelným vláknem snižuje únik tepla, čímž nezanechává stopy na povrchu fasády.
*****
Popis :

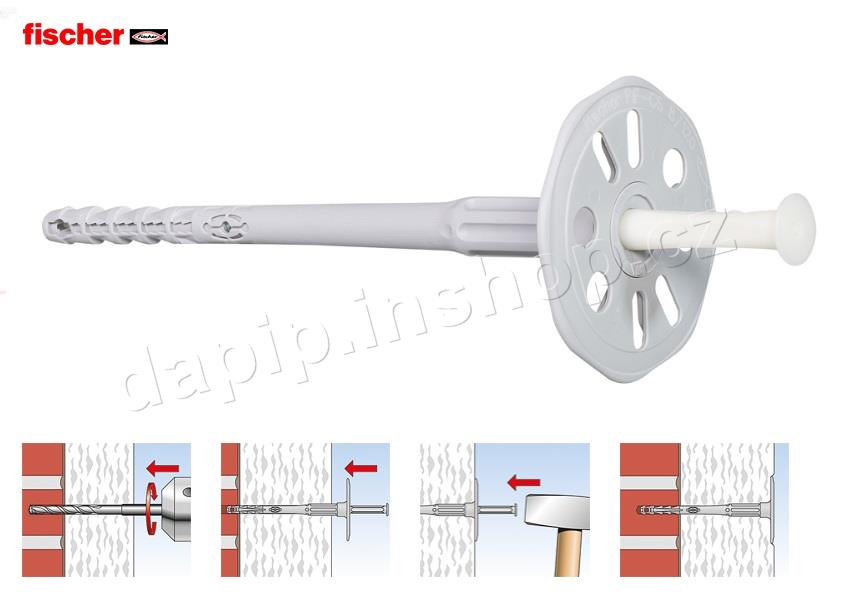

Talířová hmoždinka fischer FIF-PN s ETA certifikátem je vhodná k upevnění tuhých tepelně izolačních polystyrenových či polyuretanových desek do tloušťky 190 mm. Hmoždinka je schválená pro použití do betonu, plného i děrovaného zdiva, betonu s lehčeným kamenivem a pórobetonu. Hmoždinka se skládá z šedého dříku s talířkem ve tvaru osmiúhelníku a plastového rozpěrného trnu. FIF-PN se montuje zatlučením trnu několika prostými údery kladivem. Pojistky uvnitř dříku zabraňují předčasnému rozepření, takže montáž je jistá a bez problémů. Rozpěrný trn z plastu vyztuženého skelnými vlákny má nulový prostup tepla a zabraňuje prokreslení kotevních bodů na fasádě.
*****
Výhody :
Montáž se provádí jednoduše několika údery kladivem.
Talířek tenký pouhých 2,5 mm se snadno a zcela zapustí do izolantu, takže je možné provést tenkou a hospodárnou stěrku.
Optimální výtažné síly díky plastovému rozpěrnému trnu, který je vyztužený skelnými vlákny.
Malá kotevní hloubka 35 mm šetří čas strávený vrtáním.
Hmoždinka má nulový bodový prostup tepla 0,000 [W/K] díky materiálu rozpěrného trnu.
Deformační zóna na dříku hmoždinky usnadňuje zapuštění talířku do izolantu, aby přesně lícoval s povrchem.
Pro upevnění izolačních desek do tloušťky 180 mm.
*****
Aplikace a povolení :
Aplikace
Upevnění izolačních desek na beton a zdivo
Zapuštěná montáž v izolačních materiálech, např. polystyrenu
**
Stavební materiály
Třídy stavebního materiálu A, B, C, D, E
Beton
Cihla plná pálená
Plné vápenopískové cihly
Dutinové panely z lehčeného betonu
Svisle děrované cihly
Děrované vápenopískové cihly
Lehčený beton
Pórobeton
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.
**
Povolení
ETA-18/0253
DoP No. 0144
*****
Návod k montáži :
Technické údaje
Osvědčení ETA
Průměr vrtaného otvoru
d0
8
[mm]
Min. hloubka vrtaného otvoru
h1
45
[mm]
Min. kotevní hloubka
hnom (hv)
35
[mm]
Délka hmoždinky
l
188
[mm]
max. užitná délka
tfix
150
[mm]
O talíře
60
[mm]
*****
