Popis :

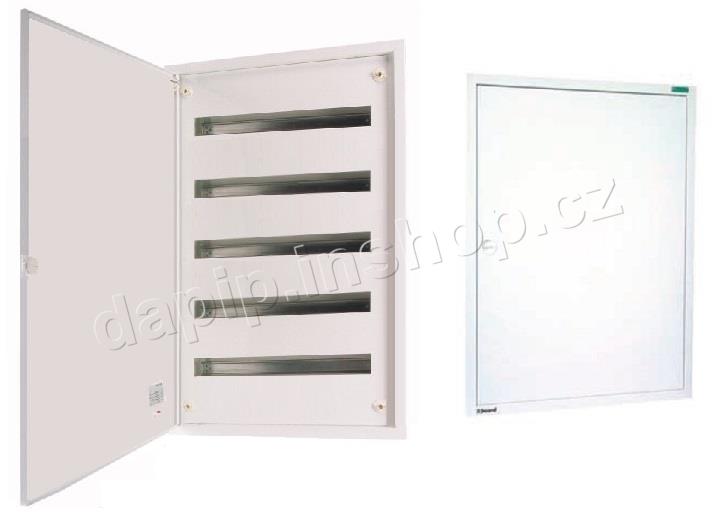

Velkoobsahové rozvodnice BF-U - pod omítku
Dodávány včetně montážního rámu s přístrojovými lištami a N/PE svorkovnicemi
Šířka pro 24 nebo 33 modulů
Hloubka 127 mm
Stupeň krytí IP 30
Třída ochrany I
Odolnost proti mechanickým rázům IK06
Dveře i skříň z ocelového plechu
Součástí skříňí BF jsou svorkovnice pro max. celkový proud 125 A
2 až 6 řad s šířkou 24 TE na řadu
4 až 6 řad s šířkou 33 TE na řadu
Samozemnicí systém krycích plechů (typově zkoušený)
Možnost změny strany zavírání dveří pravá / levá
Pro přístroje s výškou výřezu v krycí desce 45 mm
Kabelové příruby na vrchní straně (2 ks pro šířku 24 TE, 3 ks pro 33 TE)
Předmontované svorkovnice
Vzdálenost řad 150 mm
Vyjímatelný rám s přístrojovými lištami
Balení obsahuje zadní stěnu
Možnost dovybavení zámkem KLV-U-SS-F/SF
Zadní stěna použitelná jako montážní deska
*****
Technické parametry :
Počet přístrojových lišt: 5
Počet modůlů v řadě: 24
Typové označení: BF-U-5/120-C
Objednací číslo: 283050
Barva: bílá RAL 9016

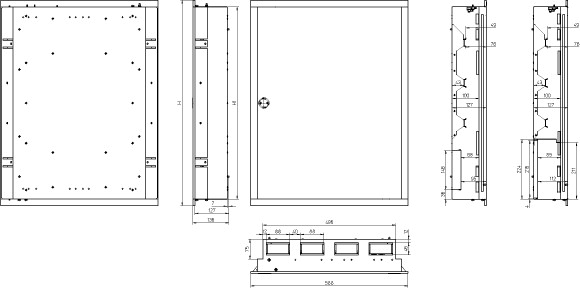

H: 920 mm
H1: 870 mm
Kabelové vstupy vrchní, spodní: 24 TE v řadě: předlisovaný relief 4x (88x46 mm)
*****
Parametry :
Způsob montáže vestavná
Počet modulů 120
Počet řad 5
Krytí IP 30
Včetně svorkovnice Ano
Včetně dvířek Ano
Barva dvířek bílá
Barva bílá
*****
