Hlavní výhody :
Snadná montáž zatlučením: bez rizika zapadnutí kotvy do otvoru díky výraznému límečku.
Kombinuje se s běžnými metrickými šrouby a závitovými tyčemi. Tím se snižuje složitost.
Sériová montáž bez zbytečné námahy pomocí osazovacího přípravku EA II S-SDS.
Schválení ETA pro beton bez trhlin a vícenásobná upevnění.
Vyrobeno z nerezové ocele pro kotvení ve vnějším prostředí.
*****
Popis :
fischer zarážecí kotva EA II A4 je kotva z nerezové oceli s vnitřním závitem. Kotva se kladivem osadí do otvoru do roviny s povrchem kotevního podkladu. Použitím montážního přípravku EHS Plus nebo strojním osazovacím přípravkem EMS se plášť kotvy zapře o stěny vyvrtaného otvoru. Pro dosažení správného rozepření není předepsán žádný utahovací moment. fischer zarážecí kotva EA II A4 je ideální k upevnění ocelových konstrukcí a bednících podpor ve vnějším prostředí.
*****
Výhody :
Límeček zabraňuje zapadnutí kotvy do vyvrtaného otvoru a předchází tak komplikacím při zatloukací montáži.
Vnitřní závit je vhodný pro běžné šrouby a závitové tyče s metrickým závitem, takže lze zvolit upevňovací prvek podle potřeby aplikace.
Montážní přípravek EMS pro vrtací kladiva usnadňuje a urchluje montáž a přináší značnou úsporu času při sériových montážích velkého počtu kotev.
Při správné ruční montáži přípravkem EHS Plus se do viditelné části kotvy otiskne ražba, díky níž je snadné provést vizuální kontrolu dostatečného rozepření kotvy.
Fixační bod v hloubce hef 25 mm drží kotvu ve vyvrtaném otvoru před okamžikem rozepření.
Černý fixační bod zabraňuje kotvě ve vypadnutí z otvoru před rozepřením při montáži do stropu.
*****
Aplikace a povolení :
Aplikace :
Potrubní a vzduchotechnické rozvody
Sprinklery
Kabelové trasy a vodiče
Mříže
Ocelové konstrukce
Stroje
Konzoly
Opory bednění
**
Stavební materiály :
Schváleno pro:
Tažená zóna betonu C20/25 až C50/60, k vícenásobnému upevnění nenosných systémů
Beton C20/25 až C50/60, tlačená zóna
Vhodná také pro:
Beton C12/15
Přírodní kámen s celistvou strukturou
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.
**
Povolení :
ETA-07/0135
ETA-07/0142
DoP No. 0003
DoP No. 0005
DoP No. 0044
DoP No. 0069
*****
Princip funkce / montáž :
Kotva EA II je vhodná pro předsazenou montáž.
Zarážecí kotvu zasuňte do vyvrtaného otvoru a kladivem ji zarazte tak, aby lícovala s povrchem, ke kterému se kotvení provádí.
Potom se pomocí osazovacího přípravku EAW H Plus (alternativně pomocí strojního osazovacího přípravku EA II S-SDS) rozepře pouzdro zaražením vnitřního kolíku a tím se upevní do stěny otvoru.
Osazovací přípravky musí dosedat k okraji kotvy, aby došlo ke správnému rozepření.
*****

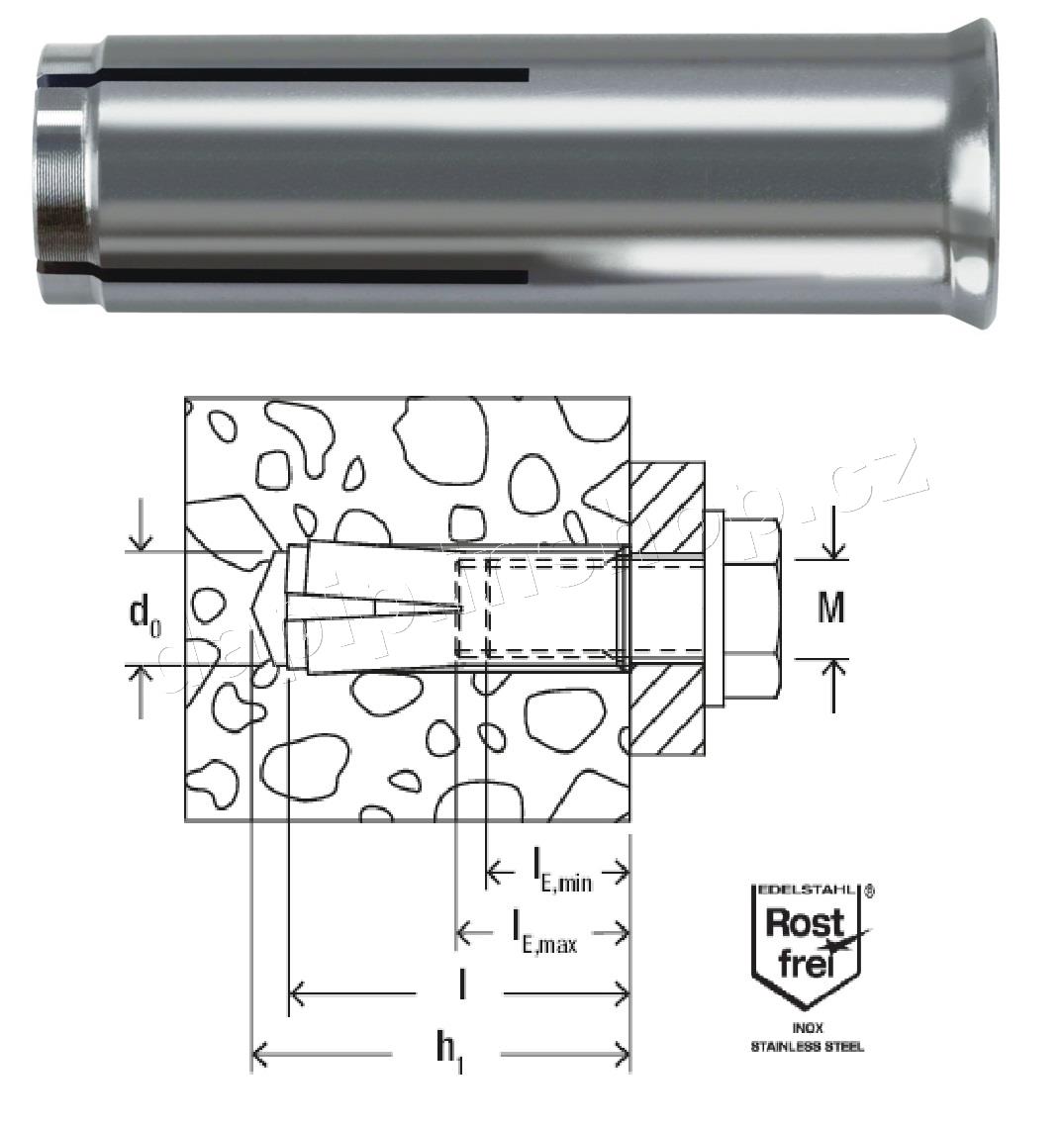

Technické údaje :
Osvědčení ETA - ano
Jmenovitý průměr vrtáku d0 8 [mm]
Délka hmoždinky l 30 [mm]
Vnitřní závit A1 M 6
Min. hloubka zašroubování lE,min 6 [mm]
max. hloubka zašroubování lE,max 14 [mm]
*****
