Hospodárná kotva pro všestranné využití do betonu bez trhlin.
*****
Hlavní výhody
FBN II dosahuje nejvyšších únosností při běžných kotevních hloubkách. Tím umožňuje snížit počet kotevních bodů a zmenšit rozměry kotevní desky.
Snížením kotevní hloubky se zkracuje doba vrtání, šetří se čas a zjednodušuje montáž.
Dlouhý závit kotvy vyvažuje rozměrové tolerance upevňovaného předmětu. Navíc je FBN II vhodná pro distanční montáže. Tím se zvyšuje univerzalita.
Jednoduchá montáž několika údery a minimálnímu posunu při utahování.
Zatloukací čep chrání závit před poškozením. Tím se šetří čas při montáži a případné demontáži.
*****
Popis :

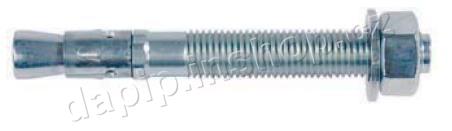

fischer svorníková kotva FBN II je ocelová kotva pro hospodárné upevňování do betonu bez trhlin. Díky dlouhému závitu a dvěma kotevním hloubkám je FBN II použitelná mnoha způsoby. Je vhodná pro předsazenou, průvlečnou a distanční montáž. Galvanicky zinkovaná verze je vhodná k upevnění zábradlí, kabelových tras a konzolí ve vnitřních prostorech.
****
Výhody :
Standardní kotevní hloubka znamená nejvyšší únosnost, méně kotevních bodů a menší kotevní desku.
Snížená kotevní hloubka zkracuje dobu montáže, snižuje opotřebení vrtáku a zvyšuje flexibilitu.
Kotva je vhodná k upevnění předmětů větších tlouštěk.
Dlouhý závit vyrovnává výrobní nepřesnosti kotveného předmětu a otevírá další pole aplikací.
Méně úderů kladivem potřebných k osazení kotvy a menší prokluz při utahování významně zkracuje dobu montáže.
Úderový čep na konci kotvy chrání závit před poškozením při osazování. Zaručuje tak hladkou montáž a případnou demontáž
*****
Aplikace
Ocelové konstrukce
Zábradlí
Konzoly
Žebříky
Kabelové trasy
Stroje
Schodišťové stupně
Vrata
Fasády
*****
Stavební materiály :
Schváleno pro:
Beton C20/25 až C50/60, tlačená zóna
Vhodná také pro:
Beton C12/15
Přírodní kámen s celistvou strukturou
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech
*****
Povolení :
ETA-07/0211
DoP 0192
DoP No. 0015
*****
Návod k montáži :
Princip funkce / montáž
Kotva FBN II je vhodná pro průvlečnou nebo předsazenou montáž; podmíněně také pro distanční montáž.
Před montáží nastavte šestihrannou matici do optimální polohy (zarážecí čep vyčnívá asi 3 mm z šestihranné matice).
Při působení utahovacího momentu dojde ke vtažení kuželového čepu do rozpěrného pouzdra a tím se čep ukotví do stěny otvoru.
Vzhled hlavy umožňuje jednoduchou kontrolu ukotvení.
Při sériové montáži doporučujeme použití osazovacího nástroje na svorníkové kotvy FABS.
*****
