INFO :
FBN II dosahuje nejvyšších únosností při běžných kotevních hloubkách. Tím umožňuje snížit počet kotevních bodů a zmenšit rozměry kotevní desky.
Snížením kotevní hloubky se zkracuje doba vrtání, šetří se čas a zjednodušuje montáž.
Dlouhý závit kotvy vyvažuje rozměrové tolerance upevňovaného předmětu. Navíc je FBN II vhodná pro distanční montáže. Tím se zvyšuje univerzalita.
Jednoduchá montáž několika údery a minimálnímu posunu při utahování.
Nerezová ocel znamená stálou bezpečnost i při aplikaci ve vnějším prostředí.
*****
Popis :
Hospodárná kotva z nerezové oceli pro kotvení do betonu bez trhliin.
Výhody :
Při standardní kotevní hloubce má kotva maximální únosnost, a tak je možné snížit počet kotevních bodů a zmenšit kotevní desky.
Snížená kotevní hloubka znamená úsporu času a nákladů při vrtání a vyšší flexibilitu kotvy při použití pro různé aplikace.
Dlouhý závit vyrovnává výrobní nepřesnosti ocelových konstrukcí a umožňuje použít kotvu pro distanční montáž.
Osazení několika údery kladivem a minimální prokluz kotvy při utahování vede k opravu rychlé a snadné montáži.
Úderový čep na konci kotvy chrání závit před poškozením při osazování a umožňuje tím rychlou montáž a případnou demontáž.
fischer svorníková kotva FBN II je ocelová kotva pro hospodárné upevňování do betonu bez trhlin. Díky dlouhému závitu a dvěma kotevním hloubkám je FBN II použitelná mnoha způsoby. Je vhodná pro předsazenou, průvlečnou a distanční montáž. Nerezová verze je vhodná k upevnění fasádních konstrukcí, konzolí a žebříků ve vnějších prostorech.
*****
Použití a certifikáty :
Aplikace :
Ocelové konstrukce
Zábradlí
Konzoly
Žebříky
Kabelové trasy
Stroje
Schodišťové stupně
Vrata
Fasády
***
Stavební materiály :
Schváleno pro :
Beton C20/25 až C50/60, tlačená zóna
Vhodná také pro:
Beton C12/15
Přírodní kámen s celistvou strukturou
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.document.
*****
Certifikáty :
ETA-07/0211
DoP No. 0192
*****
Návod k montáži :

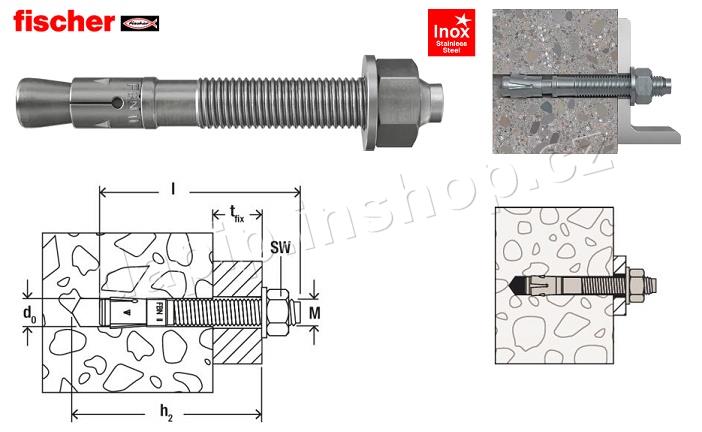

Princip funkce / montáž
Kotva FBN II je vhodná pro průvlečnou nebo předsazenou montáž; podmíněně také pro distanční montáž.
Před montáží nastavte šestihrannou matici do optimální polohy (zarážecí čep vyčnívá asi 3 mm z šestihranné matice).
Při působení utahovacího momentu dojde ke vtažení kuželového čepu do rozpěrného pouzdra a tím se čep ukotví do stěny otvoru.
Vzhled hlavy umožňuje jednoduchou kontrolu ukotvení.
*****
Technické údaje :
Užitná délka [mm] [1 - 25]
Jmenovitý průměr vrtáku 16
Délka šroubu 143
Délka hmoždinky 143
Rozměr metrického závitu 16
Materiál ostatní
Materiál Nerezová ocel
Užitná délka 25
Profi / DIY Profi
Zkušební značky / schválení ETA - Evropské technické posouzení
Obal Krabička
Závit M16 x 89
Závit M16 x 89
Maximální tloušťka upevňovaného předmětu 25
Max. užitná délka hef,stand/hef,red 25 / 40
Minimální hloubka vrtaného otvoru při průvlečné montáži 129
Rozměr klíče 24
Podložka U (vnější průměr x síla) 30 x 3
Kotevní hloubka hef,stand/hef,red 80 / 65
Kotevní hloubka 80
*****
| Parametr | Hodnota |
| Materiál | A4 |
| Povrch | Bez úpravy |
| Průměr ( mm ) | 12 |
