Hlavní výhody :
Výjimečná flexibilita díky třem různým kotevním hloubkám a třem různým užitným délkám.
Speciální tvar závitu rychle proniká do kotevního podkladu.
V souladu s certifikátem je možné šroub až dvakrát povolit, kotvený předmět vyrovnat a šroub opět utáhnout.
*****
Výhody / popis :
Vysoce výkonný šroub do betonu pro nejsnazší montáž.
Výhody
Až tři certifikované kotevní hloubky šroubu UltraCut FBS II US umožňuje použít stejný šroub k upevnění tří předmětů s různou tloušťkou.
Samořezný závit jedinečného tvaru rychle proniká do betonu.
Při svislé montáži není nutné čištění vyvrtaného otvoru (při aplikaci do podlahy nebo do stropu). Při montáži do podlahy je však nutné vrtat otvor hlubší o 3 x průměr otvoru.
Princip tvarového spoje nevnáší do kotevního podkladu napětí a umožňuje malé osové vzdálenosti mezi kotvami a vzdálenosti k okraji.
ETA certifikát umožňuje použití šroubu do tažené zóny betonu s kategorií seizmického zatížení C1 a C2.
Certifikát taky umožňuje povolit šroub kvůli vyrovnání předmětu, např. liniové ocelové konstrukce (zábradlí) a jeho opětovné utažení.
Šroub lze opětovně použít jen za předpokladu, že projde testem kontrolní šablonou.
fischer šroub do betonu UltraCut FBS II je výkonný kotevní prostředek vyznačující se výjimečně jednoduchou montáží. Díky speciálnímu tvaru závitu rychle proniká do kotevního podkladu. Při montáži do stropu a do podlahy není nutné otvor čistit. Šroub je možné použít k vícenásobnému dočasnému upevnění. K montáži doporučujeme použít rázový utahovák s průmyslovou hlavicí nebo speciálním bitem TORX. Šroub do betonu je ideální k upevnění zábradlí, ochranných protinárazových bariér, podpor bednění apod.
*****
Použití a certifikáty :
Aplikace
Zábradlí
Konzoly/Patní plechy
Kovové profily
Regálové systémy
Ochrany proti nárazu
Ocelové nosníky
Dočasné kotvení, např. vybavení staveniště
Opory bednění
*****
Stavební materiály :
Schváleno pro:
Beton C20/25 až C50/60, tažená i tlačená zóna
Vhodná také pro:
Beton C12/15
Plné stavební materiály
Zdivo s hutnou strukturou
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.document.
*****
Certifikáty :
ETA-15/0352
ETA-20/0134
ETA-20/0321
DoP No. 0185
DoP No. 0225
DoP No. 0227
Z-21.8-2049
*****

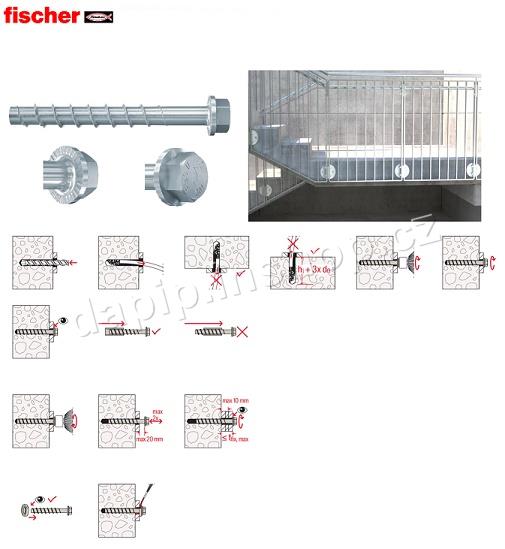

Princip funkce / montáž :
UltraCut FBS II je vhodný pro průvlečnou montáž.
V případě vrtání otvoru dutým vrtákem s odsáváním nebo v případě svislé montáže (strop, podlaha) není nutné vyvrtaný otvor čistit. Pouze do podlahy musí být otvor vrtaný standardním vrtákem hlubší o 3 x průměr kotvy.
K montáži doporučujeme použít rázový utahovák s průmyslovou hlavicí nebo kvalitním bitem TORX.
Správná montáž je dokončena, když hlava šroubu dosedá k povrchu kotveného předmětu.
*****
Technické údaje :
Osvědčení ETA - ANO
Osvědčení DIBt - ANO
Jmenovitý průměr vrtáku 10 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži 110 mm
Rozměr šroubu 12,0 x 100 mm
Min. kotevní hloubka / Max. užitná délka 55 / 45 mm
Min. kotevní hloubka / Max. užitná délka 65 / 35 mm
Min. kotevní hloubka / Max. užitná délka 85 / 15 mm
Bit / Klíč SW 15
*****
