Popis :
Kotva se šroubem se šestihrannou hlavou pro průvlečnou montáž konstrukčního kotvení do betonu bez trhlin.
Snadné zarovnání díky optimalizovanému tvaru kotvy i v úzkých prostorech.
Odstraněním šroubu lze dosáhnout hladkého povrchu.
Se šestihranným šroubem.
fischer plášťová kotva FSA-S je galvanicky zinkovaná ocelová kotva se šestihranným šroubem pro konstrukční kotvení. Aplikuje se průvlečnou montáží. Při utahování šroubu je kužel vtahován do rozpěrného pláště a zapře jej o stěnu vyvrtaného otvoru. Perforace funguje jako deformační zóna pro absorbování posuvu při utahování. Tím je kotvený předmět přitahován ke kotevnímu podkladu. FSA-B je vhodná k upevnění bez vyšších nároků na bezpečnost, např. konzolí, zábradlí či kabelových tras.
Výhody :
Optimální tvar minimalizuje energii potřebnou pro osazení a tím umožňuje použití i v prostorově stísněných podmínkách. Tím je zajištěna uživatelsky přívětivá montáž.
Konstrukce kotvy umožňuje použití různých tvarů hlav pro flexibilní možnosti designu: Šestihranná hlava (typ S), verze se šroubem, maticí a podložkou (typ B).
Demontovatelný šroubový spoj umožňuje demontáž z líce povrchu.
*****
Aplikace a povolení :
Aplikace :
Madla
Konzoly
Žebříky
Kabelové trasy
Vrata
Fasády
Dočasné nebo konstrukční upevnění
Stavební materiály :
Vhodné pro:
Beton C12/15 až C20/25, tlačená zóna
Přírodní kámen s celistvou strukturou
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.
*****

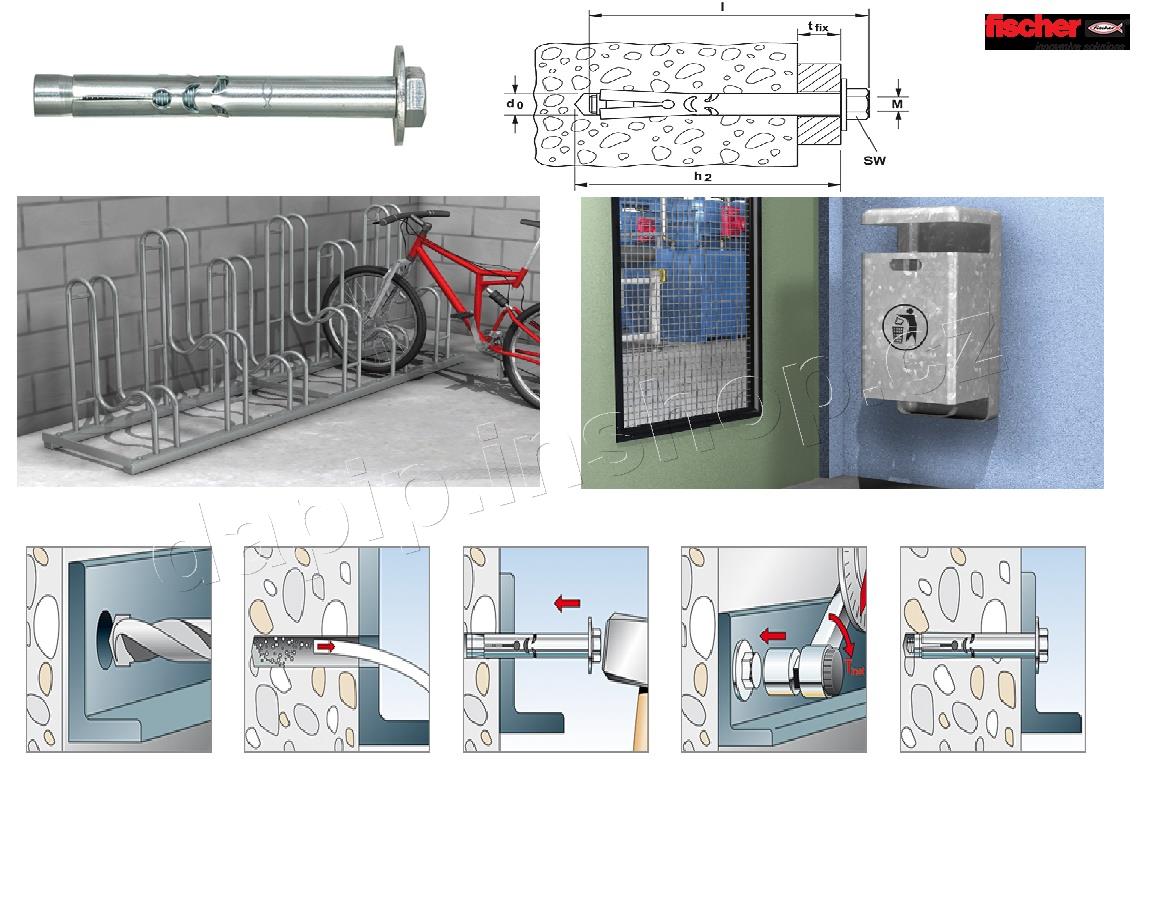

Návod k montáži :
Princip funkce / montáž
Kotva FSA je vhodná pro průvlečnou montáž.
Při působení utahovacího momentu dojde ke vtažení kuželu do rozpěrného pouzdra a tím dojde k ukotvení do stěny otvoru.
Otvory ve tvaru půlměsíce po stranách plní funkce pojistky proti protočení a deformační zóny, která napomáhá pevnému přitažení kotveného předmětu k podkladu.
*****
Technické údaje :
Jmenovitý průměr vrtáku d0 12 [mm]
Minimální hloubka vrtaného otvoru při průvlečné montáži h2 115 [mm]
Délka hmoždinky l 116 [mm]
Rozměr klíče SW 17 [mm]
*****
