Popis :
fischer oko se závitem GS z galvanicky zinkované oceli se kombinuje s rozpěrnou hmoždinkou S 14 ROE vhodnou do plných stavebních materiálů. S hmoždinkou S 16 H se oko se závitem používá do zdiva z děrovaných cihel nebo pórobetonu. Značení na těle šroubu umožňuje kontrolu hloubky zašroubování a zabraňuje nechtěnému uvolnění. fischer oko se závitem je vhodné pro upevnění fasádního lešení, kabelů či řetězů.
Výhody :
Optimální součinnost lešenářského oka a hmoždinky umožňuje vysokou jistotu kotvení a díky tomu skýtá vyšší bezpečnost.
Vysoce jakostní svařovaný spoj zabraňuje ohnutí oka.
Velký průměr krytek, které se dodávají samostatně, zcela a decentně překrývá i zlehka vylámané otvory.
*****
Aplikace :
Fasádní lešení
Lana
Řetězy
Pergoly
Osvětlení
Sušáky prádla
Závěsné květináče
*****
Stavební materiály :
GS 12 + S 14 ROE vhodné pro :
Beton
Plné vápenopískové cihly
Přírodní kámen s celistvou strukturou
Plná cihla
Plné tvárnice z lehčeného betonu
**
GS 12 + S 16 H R vhodné pro :
Svisle děrované cihly
Děrované vápenopískové cihly
Pórobeton
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.
*****

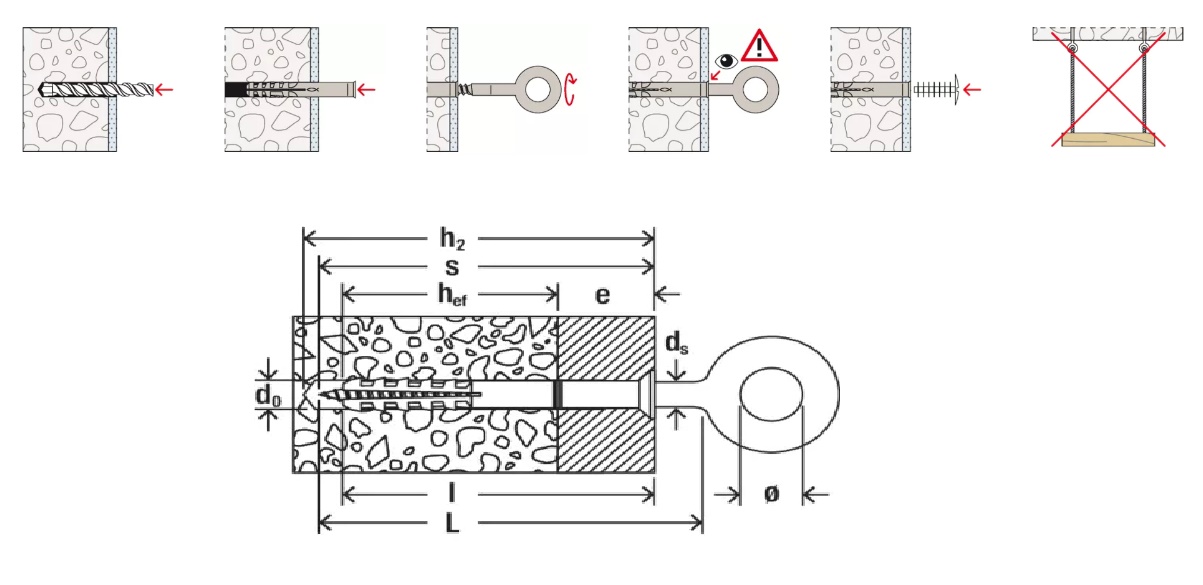

Návod k montáži
Princip funkce / montáž
Plastové hmoždinky by se nikdy neměly používat vícekrát! Pouze při prvním použití mají maximální únosnost.
Ve svisle děrovaném a pórobetonovém zdivu lešenářské oko GS 12 nejlépe drží s hmoždinkou S 16 H R.
Značení usnadňuje kontrolu hloubky zašroubování, a tak usnadňuje správné a bezpečné provedení montáže.
Do dřeva se montuje bez hmoždinky, ale otvor se musí předvrtat vrtákem o průměru shodným s průměrem jádra závitu.
Krytka AD 12x40 zamaskuje otvor s hmoždinku S14 ROE a otvor utěsní.
Není vhodné k upevnění houpaček, hamaků apod.
*****
Popis
fischer oko se závitem GS z galvanicky zinkované oceli se kombinuje s rozpěrnou hmoždinkou S 14 ROE vhodnou do plných stavebních materiálů. S hmoždinkou S 16 H se oko se závitem používá do zdiva z děrovaných cihel nebo pórobetonu. Značení na těle šroubu umožňuje kontrolu hloubky zašroubování a zabraňuje nechtěnému uvolnění. fischer oko se závitem je vhodné pro upevnění fasádního lešení, kabelů či řetězů.
Výhody
Optimální součinnost lešenářského oka a hmoždinky umožňuje vysokou jistotu kotvení a díky tomu skýtá vyšší bezpečnost.
Vysoce jakostní svařovaný spoj zabraňuje ohnutí oka.
Velký průměr krytek, které se dodávají samostatně, zcela a decentně překrývá i zlehka vylámané otvory.
Aplikace a povolení
Aplikace
Fasádní lešení
Lana
Řetězy
Pergoly
Osvětlení
Sušáky prádla
Závěsné květináče
Stavební materiály
GS 12 + S 14 ROE vhodné pro:
Beton
Plné vápenopískové cihly
Přírodní kámen s celistvou strukturou
Plná cihla
Plné tvárnice z lehčeného betonu
GS 12 + S 16 H R vhodné pro:
Svisle děrované cihly
Děrované vápenopískové cihly
Pórobeton
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.
Návod k montáži
Princip funkce / montáž
Plastové hmoždinky by se nikdy neměly používat vícekrát! Pouze při prvním použití mají maximální únosnost.
Ve svisle děrovaném a pórobetonovém zdivu lešenářské oko GS 12 nejlépe drží s hmoždinkou S 16 H R.
Značení usnadňuje kontrolu hloubky zašroubování, a tak usnadňuje správné a bezpečné provedení montáže.
Do dřeva se montuje bez hmoždinky, ale otvor se musí předvrtat vrtákem o průměru shodným s průměrem jádra závitu.
Krytka AD 12x40 zamaskuje otvor s hmoždinku S14 ROE a otvor utěsní.
Není vhodné k upevnění houpaček, hamaků apod.
*****
Technické údaje :
Průměr dříku ds 12 [mm]
Délka dříku L 230 [mm]
Maximální síla nenosné vrstvy t fix 110 / 70 [mm]
O oka 23 [mm]
Vhodný pro S 14 ROE 185 / S 16 H 160 R
*****
