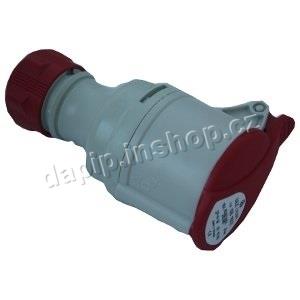

Popis :
Systém bezšroubovému spoje je možné řešit několika způsoby a SEZ využívá principu pružného spoje, t. j. bezšroubové pružinové svorky, která umožní připojit u 16 A pevných zásuvek a přívodek pevné vodiče do průřezu 4 mm2 a slaněné vodiče do průřezu 2,5 mm2. U 32 A pevných zásuvek a přívodek lze připojit pevné vodiče do průřezu 10 mm2 a slaněné vodiče do průřezu 6 mm2. Spojení kontaktní dutinky, resp. kontaktního kolíku s držákem pružinové svorky je realizováno nýtováním. Použitím tohoto principu se dosáhlo pevné a rychlé spojení a není nutná průběžná kontrola spojení při používaní.
Nové technické řešení výrazně zkracuje čas montáže až o 39 % vůči šroubovým zásuvkám a vidlicím. Zkrácení tohoto času se dosahuje tím, že kryty vidlic a zásuvek jsou v přepravní nezamčené poloze (otevření bez použití šroubováku) a zároveň i kontakty vidlic, přívodek a zásuvek jsou při dodání již v otevřené poloze (táhla jsou vysunuta) a po vložení odizolovaného vodiče (předepsaná délka je 12 mm) stačí táhlo už jen zatlačit prstem a vodič je upevněn. Jednotlivé táhla jsou barevně odlišeny a spolu s označením na výlisku se tím minimalizuje možnost chybného zapojení vodičů.
*****
Technické parametry :
Proud: 32 A
Napětí: 400 V
Krytí: IP 44
Počet pólů: 5
Natočení zemnění (PE): 6h.
*****
