Popis :
Kotva se šroubem se šestihrannou hlavou pro průvlečnou montáž konstrukčního kotvení do betonu bez trhlin.
*****
Hlavní výhody :
Snadné zarovnání díky optimalizovanému tvaru kotvy i v úzkých prostorech.
Odstraněním šroubu lze dosáhnout hladkého povrchu.
Se šestihranným šroubem.
Malé osové a okrajové vzdálenosti
Řízená expanze
Galvanicky pozinkováno > 5µm
Průchozí montáž
Aplikace uvnitř
*****
Popis :
Plášťová kotva je galvanicky zinkovaná ocelová kotva se šestihranným šroubem pro konstrukční kotvení.
Aplikuje se průvlečnou montáží.
Při utahování šroubu je kužel vtahován do rozpěrného pláště a zapře jej o stěnu vyvrtaného otvoru.
Perforace funguje jako deformační zóna pro absorbování posuvu při utahování. Tím je kotvený předmět přitahován ke kotevnímu podkladu.
Kotva je vhodná k upevnění bez vyšších nároků na bezpečnost, např. konzolí, zábradlí či kabelových tras.
*****
Aplikace :
Madla
Konzoly
Žebříky
Kabelové trasy
Vrata
Fasády
Dočasné nebo konstrukční upevnění
*****
Vhodné pro :
beton C20/25 (pevnost v tlaku 25 N/mm2), pískovec, plná cihla, přírodní kámen
*****

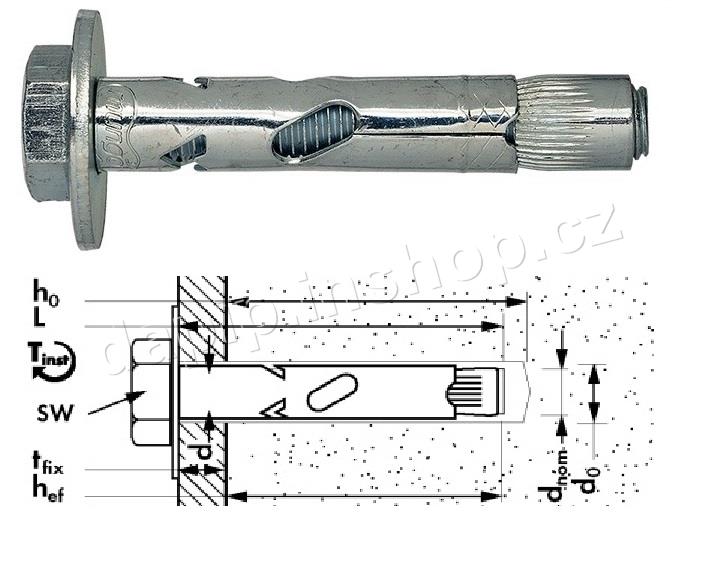

Technické údaje :
Průměr hmoždinky a vrtáku dnom=d0 12,0 mm
Délka hmoždinky L 70,0 mm
Hloubka vrtaného otvoru h0 70,0 mm
Minimální hloubka usazení hef 50,0 mm
Využitelná délka tfix 15,0 mm
Otvor vyvrtaný v připevňovaném materiálu df 14,0 mm
Závit d M10
Velikost klíče SW 17 SW
Utahovací moment Tinst 30,0 Nm
Ohybový moment 12,8 Nm
Beton C20/25, tahové zatížení 5,00 kN
Beton C20/25, namáhání střihem 6,00 kN
Plná cihla, tahové zatížení 3,20 kN
Plná cihla, doporučené střihové zatížení 3,80 kN
Pískovec, tahové zatížení 3,40 kN
Pískovec, doporučené střihové zatížení 3,80 kN
Min. tloušťka stavebního materiálu hmin 100 mm
*****
Montážní postup :
Vyvrtat otvor
Vyčistit vyvrtaný otvor
Upevnit hmoždinku do stavebního materiálu
Utáhnout momentovým klíčem na předepsaný utahovací moment
Hotovo
*****
