Všestranná hmoždinka s variabilní kotevní hloubkou
*****
Hlavní výhody :
Posouzení ETA s vynikajícími hodnotami únosností: bezpečné vícenásobné upevnění nenosných systémů v betonu a ve zdivu.
Dlouhý rozpěrný prvek se dvěma možnými kotevními hloubkami dělá z hmoždinky SXRL všestranný výrobek.
Díky speciální geometrii hmoždinky jsou rozpěrné síly rovnoměrně rozloženy v otvoru. I u křehkých děrovaných materiálů se vnitřní křehká struktura cihly zachová a pomáhá přenášet zatížení.
Jednoduchá aplikace: Žebírka zabraňují hmoždince v protočení během montáže.
*****

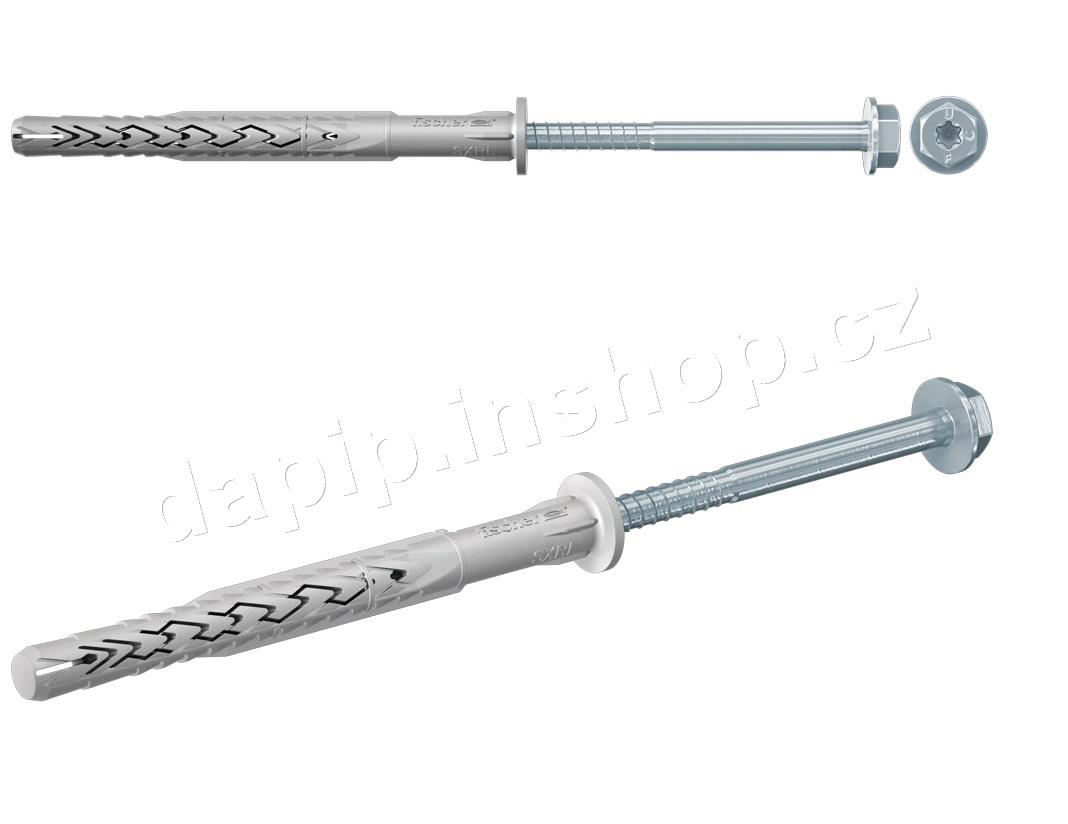

fischer rámová hmoždinka SXRL-FUS se šestihranným šroubem s nalisovanou podložkou a drážkou Torx 40 je schválená k vícenásobnému upevnění nenosných systémů do plného i děrovaného zdiva, betonu a plynosilikátu. Dvě rozpěrné zóny přenášejí zatížení přímo do zdiva a betonu, při použití do plynosilikátu se zformují v jeden expanzní prvek. fischer rámová hmoždinka SXRL s galvanicky zinkovaným bezpečnostním šroubem je vhodná k upevnění okenních fasády, stropy a střešní konstrukce ze kovu.
*****
Výhody :
Dlouhý rozpěrný prvek s kotevními hloubkami 50 nebo 70 mm dělá z SXRL výjimečně všestranný výrobek.
Dík svému tvaru hmoždinka roznáší napětí rovnoměrně a šetrně po celé hloubce otvoru.
Hmoždinka fischer SXRL je certifikovaná pro jednotlivá upevnění do tažené zóny betonu. Lze ji použít např. k upevnění žaluzií či zábradlí, což z ní dělá zajímavou alternativu k ocelovým kotvám.
Postranní žebírka na vnějším plášti hmoždinky zabraňují jejímu protočení během montáže.
*****
Aplikace a povolení :
Aplikace :
Fasády, stropy a střešní konstrukce ze kovu
Hranoly
Třmeny
Okna
Vrata a dveře
Požární dveře
Rolety / žaluzie
Madla
Skříně
Závěsné skříňky v kuchyni
Televizní konzoly
Nástěnné regály
Osvětlení
Obložení stěn
Kovové konzole
Kovové sloupky a podpěry
Vodící lišty
Elektroinstalace
Kabelové lávky
Radiátory
Klimatizační jednotky
Nosníky
**
Stavební materiály :
Schváleno pro:
Svisle děrované cihly
Pórobeton
Dutinové panely z lehčeného betonu
Děrované vápenopískové cihly
Tepelně izolační desky
Plné bloky z lehčeného a normálního betonu
Plná cihla
Plné vápenopískové cihly
Beton ? C12/15
Vhodná také pro:
Přírodní kámen s celistvou strukturou
Sádrokartonové desky
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech
**
Povolení
ETA-07/0121
DoP No. 0048
DoP No. 0092
DoP No. 0152
Z-21.2-2092
*****
Návod k montáži :
Princip funkce / montáž
SXRL je vhodná pro průvlečnou montáž
V dutinových stavebních materiálech obě rozpěrné zóny roznášejí šetrně napětí do stavebního materiálu. Druhá zóna je citlivější vůči vnitřním přepážkám, a tak i ony pomáhají
přenášet zatížení.
V pórobetonu a plných materiálech se obě zóny spojí v jeden dlouhý prvek, který rovnoměrně přenese zatížení do stavební konstrukce.
SXRL-T se zápustnou hlavou je vhodná k upevnění tesařských konstrukcí, naopak SXRL-FUS se šestihrannou hlavou s integrovanou podložkou a s širokým plastovým límcem je doporučená pro ocelové konstrukce.
*****
Technické údaje :
Jmenovitý průměr vrtáku 10 mm
Délka hmoždinky 100 mm
Minimální hloubka vrtaného otvoru při průvlečné montáži 110 mm
Užitná délka při kotevní hloubce 50 mm 50 mm
Užitná délka při kotevní hloubce 70 mm 30 mm
Užitná délka při kotevní hloubce 90 mm 10 mm
Bit / Klíč TX40 / SW 13
*****
