Popis :
fischer kotva pro velká zatížení TA M 8 galvanicky pozinkovaná
Kotva s vnitřním závitem se snadnou montáží pro upevňování s malými okrajovými a osovými vzdálenostmi do betonu bez trhlin.
*****
Hlavní výhody :
Jednoduchá montáž díky nízké námaze při osazování.
Malé osové a okrajové vzdálenosti díky rovnoměrnému rozložení napětí.
Šroubový spoj zapuštěný do roviny s povrchem umožňuje demontáž.
Široká univerzalita díky použití běžných šroubů a závitových tyčí.
Schválení ETA pro beton bez trhlin.
*****
Popis :
fischer kotva pro velká zatížení TA M je kotva z galvanicky zinkované oceli s vnitřním závitem vhodná pro předsazenou montáž. Během montáže se kužel vtahuje do rozpěrného pláště, který se zapře o stěnu vyvrtaného otvoru. Plastová krytka zabraňuje vývrtu ve vniknutí do závitu a zaručuje jeho funkčnost. fischer kotva TA M je vhodná k upevnění záchytných systémů či strojního zařízení do betonu bez trhlin.
*****
Výhody :
Optimální tvar minimalizuje energii potřebnou pro osazení a tím umožňuje použití i v prostorově stísněných podmínkách. Tím je zajištěna uživatelsky přívětivá montáž.
Trojnásobně rozepřené pouzdro umožňuje rovnoměrným rozložením zatížení minimální vzdálenosti od os a okrajů. Díky tomu lze kotvu TA M aplikovat s velkou flexibilitou.
Metrický vnitřní závit umožňuje použití běžně dostupných šroubů nebo závitových tyčí, které umožní optimální přizpůsobení pro aplikaci.
Červená plastová krytka chrání závit před znečištěním a tím zajišťuje jeho hladký chod.u.
*****
Aplikace a povolení :
Aplikace :
Ocelové konstrukce
Madla
Konzoly
Žebříky
Kabelové trasy
Stroje
Schodišťové stupně
Vrata
Fasády
Distanční montáž
**
Stavební materiály :
Schváleno pro:
Beton C20/25 až C50/60, tlačená zóna
Vhodná také pro:
Beton C12/15
Přírodní kámen s celistvou strukturou
* Podrobější informace o stavebních materiálech jsou k dispozici v registračních dokumentech.
**
Povolení :
ETA-04/0003
DoP 0263
DoP No. 0050
*****

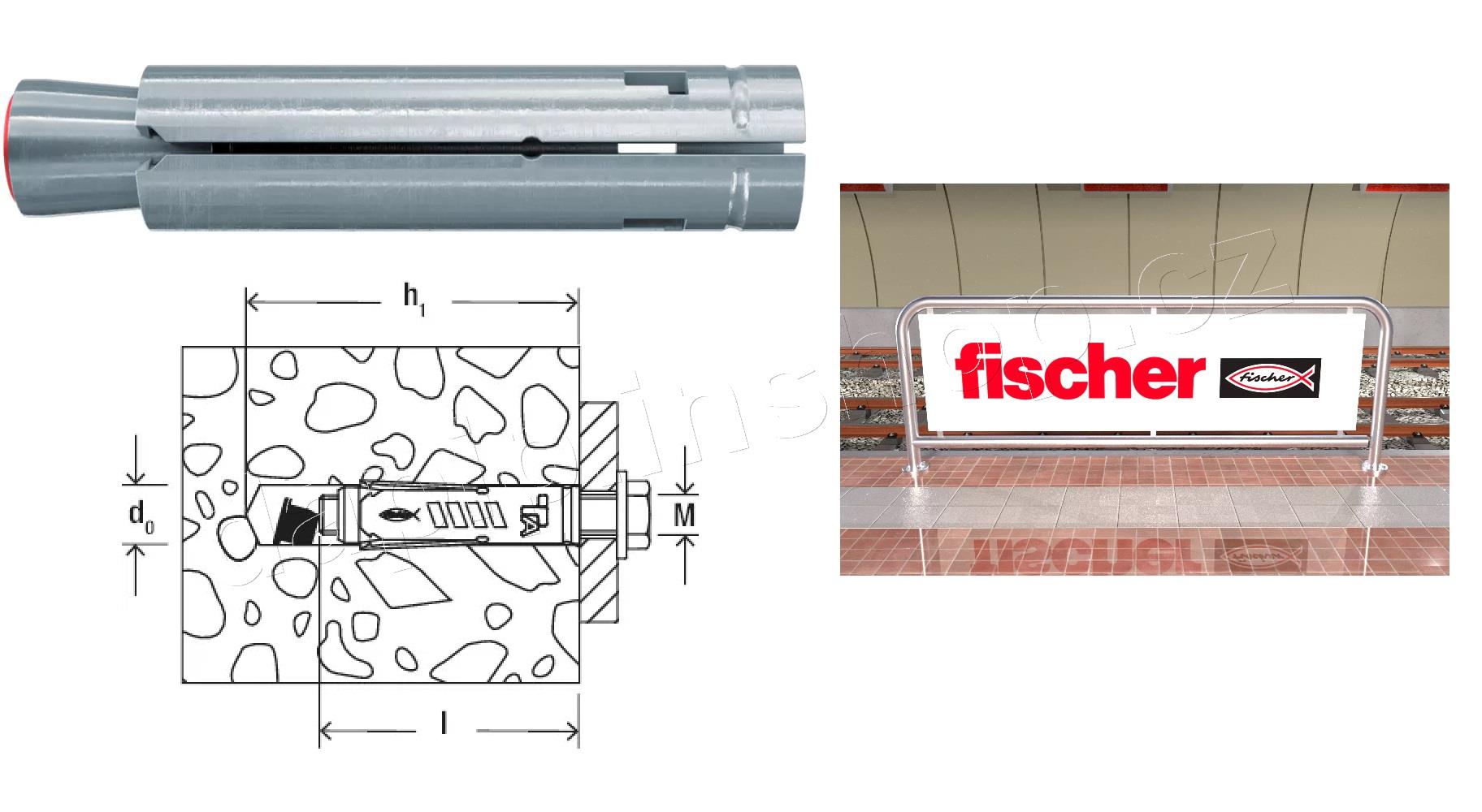

Princip funkce / montáž :
Kotva TAM je vhodná pro předsazenou montáž.
Při působení utahovacího momentu dojde ke vtažení kuželu do rozpěrného pouzdra a tím dojde k ukotvení do stěny otvoru.
Pro správnou montáž se musí kotva TA M opírat od kotvený díl nebo musí mít zajištěnou závitovou tyč.
Určení délky šroubu ls:
Délka šroubu ls =
délka kotvy
+ tloušťka kotveného prvku tfix
+ tloušťka podložky.
*****
Technické údaje :
Osvědčení ETA - ano
Jmenovitý průměr vrtáku d0 12 [mm]
Délka hmoždinky l 56 [mm]
Závit O x Délka M8 [mm]
*****
