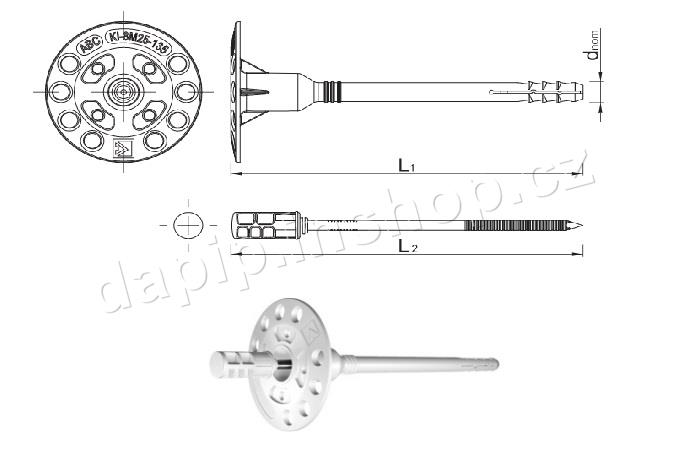

Talířová hmoždinka / fasádní s kovovým trnem a plastovým koncem
*****
Vlastnosti a výhody :
• Snadná a rychlá montáž ve standardních podkladech (A, B, C)
• Vysoká tuhost talíře (1,0kN/mm) zajišťuje stabilitu zateplovacího systému, jelikož zamezuje
chvění způsobenému sací sílou větru.
• Redukovaný činitel bodového prostupu tepla
hmoždinky TFIX–8M (0,002W/K) díky použití
obstřiku kovového trnu omezuje tepelné ztráty
na fasádě
• Unikátní konstrukce kotvicí zóny umožňuje přenášení vysokých zatížení při současném omezení množství doporučených ukotvení na m2.
• Nejlepší parametry při použití redukované zóny
kotvení do 25 mm.
• Předem smontované díly spojky šetří čas i práci.
• Možnost instalace s dodatečným talířem KWL
*****
Použití :
Fasádní zateplovací systémy
(ETICS)
• Polystyrenové desky
• Desky z minerální vlny
• Dřevovláknité desky
• Polyuretanové desky
• Korek
*****
Podkladový materiál :
Beton C12/15-C50/60
• Plná cihla
• Silikátová cihla
• Dutá cihla
• Cihla děrovaná
• Silikátová dutá cihla
• Tvárnice z lehkého betonu
• Duté betonové tvárnice z lehkého betonu
*****
MONTÁŽNÍ POKYNY
1. Vyvrtáme otvor vhodného průměru a hloubky.
2. Minimální hloubka vrtaného otvoru v certifikovaných podkladech je 35 - 45 mm.
3. Vložíme hmoždinku do vyvrtaného a vyčištěného otvoru a jemnými údery na talířovou hmoždinku ji zatlučeme.
4. Minimální hloubka kotvení v certifikovaných podkladech je 25 mm.
5. Trn zatlučeme do hmoždinky a dbáme na to, aby trn hmoždinky a talíř hmoždinky byli v jedné rovině s kotvenou izolací.
6. Pro kotvení tepelné izolace s nízkou hustotou se doporučuje použít rozšiřovací talířek KWL s průměrem 90, 110 nebo 140
mm.
*****
ATESTY
• ETA-07/0336
*****
