Popis :
Kotva se šroubem se šestihrannou hlavou pro průvlečnou montáž konstrukčního kotvení do betonu bez trhlin.
*****
Hlavní výhody :
Snadné zarovnání díky optimalizovanému tvaru kotvy i v úzkých prostorech.
Odstraněním šroubu lze dosáhnout hladkého povrchu.
Se šestihranným šroubem.
Malé osové a okrajové vzdálenosti
Řízená expanze
Galvanicky pozinkováno > 5µm
Průchozí montáž
Aplikace uvnitř
*****
Popis :

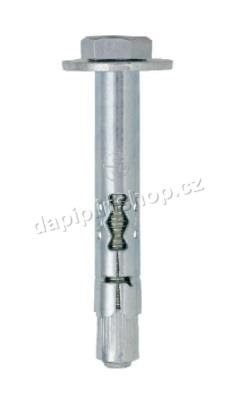

Plášťová kotva je galvanicky zinkovaná ocelová kotva se šestihranným šroubem pro konstrukční kotvení.
Aplikuje se průvlečnou montáží.
Při utahování šroubu je kužel vtahován do rozpěrného pláště a zapře jej o stěnu vyvrtaného otvoru.
Perforace funguje jako deformační zóna pro absorbování posuvu při utahování. Tím je kotvený předmět přitahován ke kotevnímu podkladu.
Kotva je vhodná k upevnění bez vyšších nároků na bezpečnost, např. konzolí, zábradlí či kabelových tras.
*****
Aplikace :
Madla
Konzoly
Žebříky
Kabelové trasy
Vrata
Fasády
Dočasné nebo konstrukční upevnění
*****
Vhodné pro :
beton C20/25 (pevnost v tlaku 25 N/mm2), pískovec, plná cihla, přírodní kámen
*****
Technické údaje :
Průměr hmoždinky a vrtáku : 16,0 mm
Délka hmoždinky : 110,0 mm
Max.síla připevňovaného materiálu : 40,0 mm
Závit : M12
*****
Montážní postup :
Vyvrtat otvor
Vyčistit vyvrtaný otvor
Upevnit hmoždinku do stavebního materiálu
Utáhnout momentovým klíčem na předepsaný utahovací moment
Hotovo
*****
