Popis :

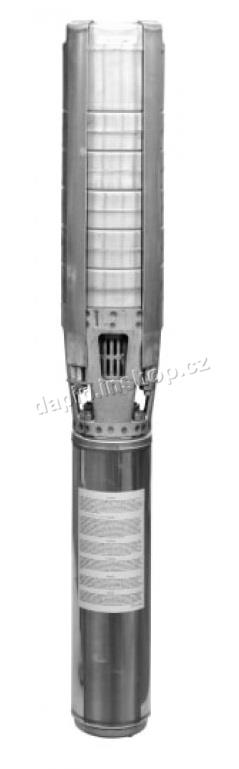

Plně zaplavitelné vícestupňové ponorné motorové čerpadlo pro čerpání užitkové a pitné vody (atest ACS) s radiálními nebo poloaxiálními oběžnými koly v modulové konstrukci pro vertikální a horizontální montáž, s integrovanou zpětnou klapkou. Nekorodující trojfázový motor pro přímý náběh nebo náběh hvězda-trojúhelník s náplní směsí vody a glykolu, alternativně s náplní pitnou vodou. Hermeticky zalitý motor s lakem izolovaným vinutím, nasyceným pryskyřicí nebo převinutelný s PVC izolovaným vinutím a samomaznými ložisky. Chlazení motoru probíhá pomocí média. Proto musí být agregát vždy provozován ponořený. Mezní hodnoty max. teploty média a minimální rychlost toku musí být dodrženy. Vertikální instalaci lze provést dle volby s chladicím pláštěm nebo bez něj. Horizontální instalace se musí vždy provést ve spojení s chladicím pláštěm.
*****
Obsah dodávky:
Ponorné motorové čerpadlo s připojovacím kabelem a atestem ACS
Návod k montáži a obsluze
*****
Provozní údaje :
Max. dopravní výška Hmax 107,4 m
Jednotka
Ukazatel minimální účinnosti (MEI) 0.4
Přípojka trubky na výtlaku DNd Rp 21
Maximální provozní tlak p 40,0 bar
Max. obsah písku 50 g/m3
Třída krytí motoru IP68
Max. ponor 350 m
Min. teplota média Tmin 3 °C
Max. teplota média Tmax 30 °C
Hmotnost netto cca m 45,1 kg
Max. průměr Dmax 131 mm
Údaje o motoru
Konstrukce motoru Ponorný motor
Síťová přípojka 3~400 V, 50 Hz
Jmenovitý výkon motoru P2 5,5 kW
Jmenovité otáčky n 2850 1/min
Jmenovitý proud IN 13,7 A
Druh startu Přímý online (DOL)
Max. četnost spínání t 20 1/h
Průměr motoru DM 98 mm
Min. průtoková rychlost na motoru m/s 0,08 m/s
Kabel
Délka přívodního kabelu 5 m
Kabelová konstrukce 4G1,5 mm2
Materiály
Skříň čerpadla Nerezová ocel
Materiál motoru Nerezová ocel
Hřídel Nerezová ocel
Oběžné kolo Nerezová ocel
Informace k umístění objednávky
Hmotnost netto cca m 45,1 kg
Značka Wilo
Název výrobku Sub TWI 6.18-10-C
Číslo výrobku 6075206
*****
Technické údaje :
Hydraulické údaje :
Ukazatel minimální účinnosti (MEI) 0.4
Maximální provozní tlak PN 40 bar
Max. obsah písku 50 g/m3
Max. ponor 350 m
Max. čerpací výkon Qmax 27,0 m3/h
Optimální čerpací výkon Qopt 16,0 m3/h
Max. dopravní výška Hmax 107,4 m
Optimální dopravní výška Hopt 82,91 m
Min. teplota média Tmin 3 °C
Max. teplota média Tmax 30 °C
Počet stupňů 10
***
Kabel :
Délka přívodního kabelu 5 m
Kabelová konstrukce 4G1,5 mm2
***
Údaje o motoru :
Síťová přípojka 3~400 V, 50 Hz
Jmenovitý výkon motoru P2 5,5 kW
Jmenovité otáčky n 2850 1/min
Jmenovitý proud IN 13,7 A
Rozběhový proud I 76 A
Druh startu Přímý online (DOL)
Výkonnostní faktor cos ? 0.76
Max. četnost spínání t 20 1/h
Průměr motoru DM 98 mm
***
Materiály :
Skříň čerpadla Nerezová ocel
Oběžné kolo Nerezová ocel
Hřídel Nerezová ocel
Materiál motoru Nerezová ocel
*****
