Popis :
Klínové řemeny přenáší kroutící moment mezi hřídelemi. Řemen nikdy nesmí být v kontaktu se dnem drážky řemenice, ale pouze s jejími boky. Protože klínový řemen přenáší krouticí moment za poměrně nízkého napnutí, dosahuje pohon klínovým řemenem některých předností, jako například vyšší účinnosti proti pohonu plochým řemenem, či vyšší bezpečnosti pohonu i při malém opsání řemenice. Současně umožňuje proklouznutí řemene v případě vysokého rázového zatížení.
Klínové řemeny obalované jsou řemeny historicky starší konstrukce, které mají celý povrch obalen pogumovaným plátnem. Obalované řemeny je možné použít ve všech průmyslových odvětvích. V porovnání s řezanými řemeny se vyznačují vyšší odolností proti olejům a teplotě s možností prokluzu řemene v řemenici. Obalované řemeny lze využít jako třecí spojky při rozběhu.
*****
INFO :
Odolnost vůči teplotám od -30 do +80 °C.
Doporučená relativní vlhkosti 65 ±15 %.
*****
Klínové řemeny – pojmy a zkratky :

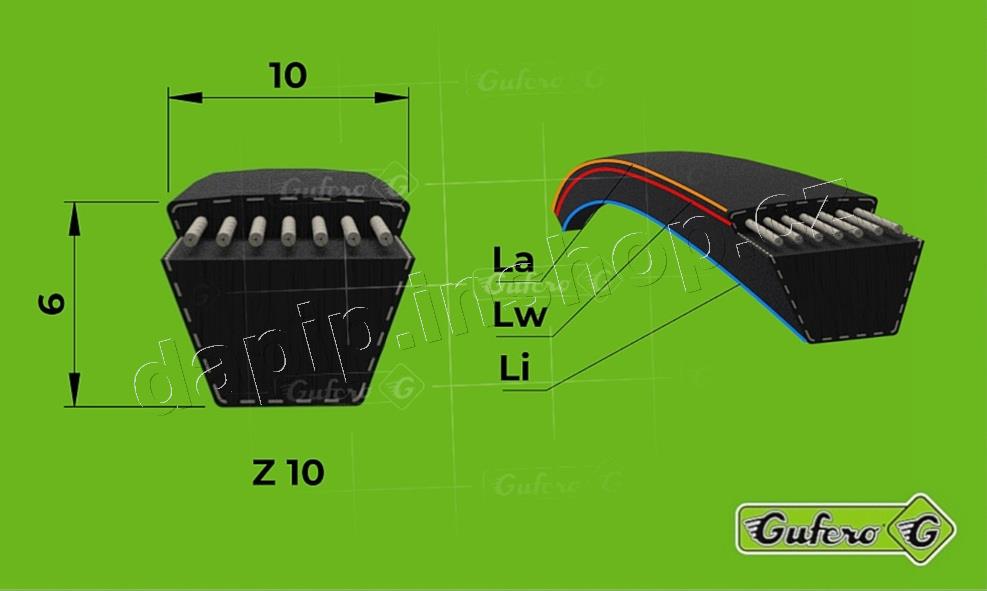

Lw=Lp – Výpočtová délka klínového řemene je délka napnutého řemene v neutrálních vláknech. Neutrální vlákna - vlákna průřezu řemene, která zachovávají stejnou délku při deformaci průřezu při přechodu řemene z přímočarého pohybu na pohyb kruhový při stálém napětí řemene.
La – Vnější délka řemene, měřená na vnější základně řemene v napnutém stavu.
Li – Vnitřní délka řemene, měřená na vnitřní základně řemene v napnutém stavu.
b – Šířka klínového řemene – delší základna lichoběžníkového profilu řemene.
h – Výška klínového řemene, výška lichoběžníkového profilu řemene.
bw – Výpočtová šířka řemene, šířka řemene v místě neutrálních vláken řemene.
dw – Výpočtový průměr řemenice, průměr válcové plochy, jejíž povrchové přímky jsou určeny výpočtovou šířkou drážky řemenice. úhel klínu – Úhel klínového řemene – úhel sevřený pracovními plochami měřený na přímé části řemene v napnutém stavu. sada klín. řemenů – Klínové řemeny určené k současnému použití na vícedrážkových řemenicích. pracovní plochy – Boční stěny klínových řemenů.
*****
